【半导体形貌及成分表征】台式扫描电子显微镜在液晶显示器增亮膜检测中的应用


发布时间:

2023-12-14

液晶显示器(Liquid Crystal Display, LCD)是当前社会中应用非常多的显示器,在日常生活中随处可见。LCD主要由彩色滤光片基板(Color filter,CF)、TFT阵列(TFT Array) 基板和背光模块(Back light unit)三大部分所组成。

液晶显示器(Liquid Crystal Display, LCD)是当前社会中应用非常多的显示器,在日常生活中随处可见。LCD主要由彩色滤光片基板(Color filter,CF)、TFT阵列(TFT Array) 基板和背光模块(Back light unit)三大部分所组成。

1

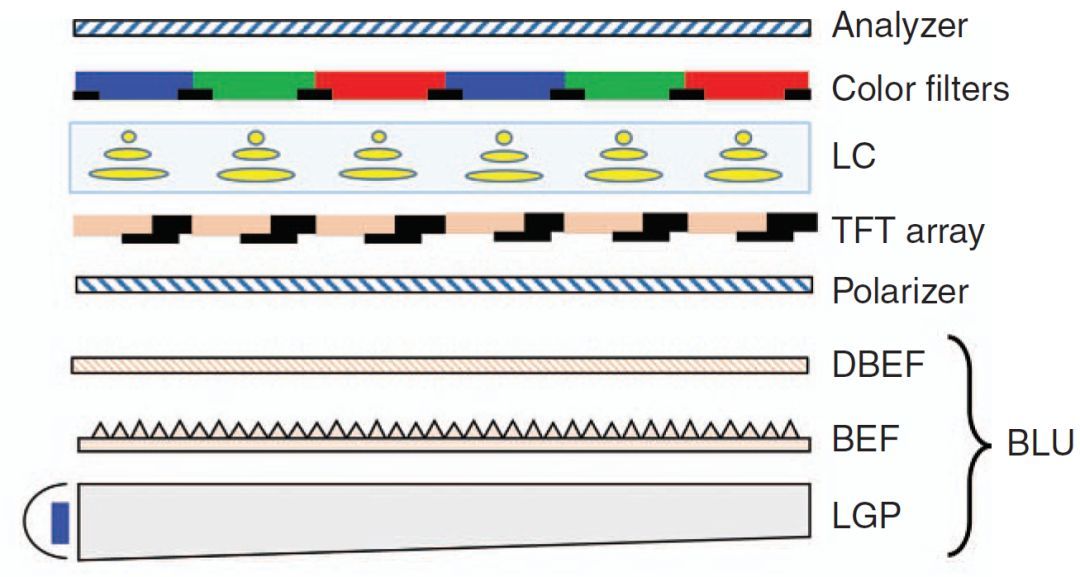

TFT LCD面板结构(图片来源于网络)

在这三大组成部分里面,背光模块对LCD非常重要,因为背光质量决定了液晶显示屏的亮度、出射光均匀度、色阶等重要参数,决定了液晶显示器的发光效果。在背光模块中有一层非常重要的光学薄膜--增亮膜(Brightness Enhancement Film,BEF)。在增亮膜诞生之前,液晶面板的光源利用率非常低。增量膜又叫棱镜片(Prism Sheet),起源于上世纪九十年代,早期由美国3M公司开发,他们的技术人员将棱镜导管技术应用到LCD领域。增量膜是在PET表面利用微复技术和薄膜技术形成棱镜结构,利用棱镜片改变入射光的光路,使光的出射范围更加集中而被LCD更有效的利用,因此可有效提升照明亮度、均匀度及影像对比度,并间接改善背光模块的耗电性能。

1

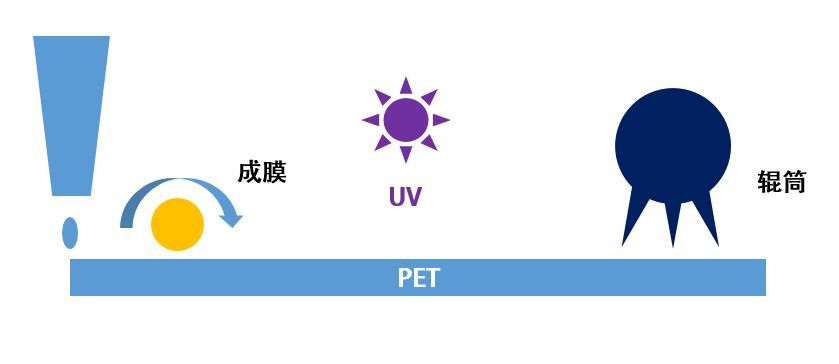

增量膜的制备工艺(图片来源于网络)

增量膜的成型过程主要分为涂膜、成型固化两个步骤:PET基材向前移动,涂布机将紫外固化胶均匀覆盖在PET基材表面,然后带有微棱镜结构的辊筒在涂敷层上成型,同时紫外灯固化在PET基材表面形成微结构、并固化于膜的表面。

今天我们聊聊台式扫描电子显微镜在LCD背光模块增量膜表征中的应用。

1

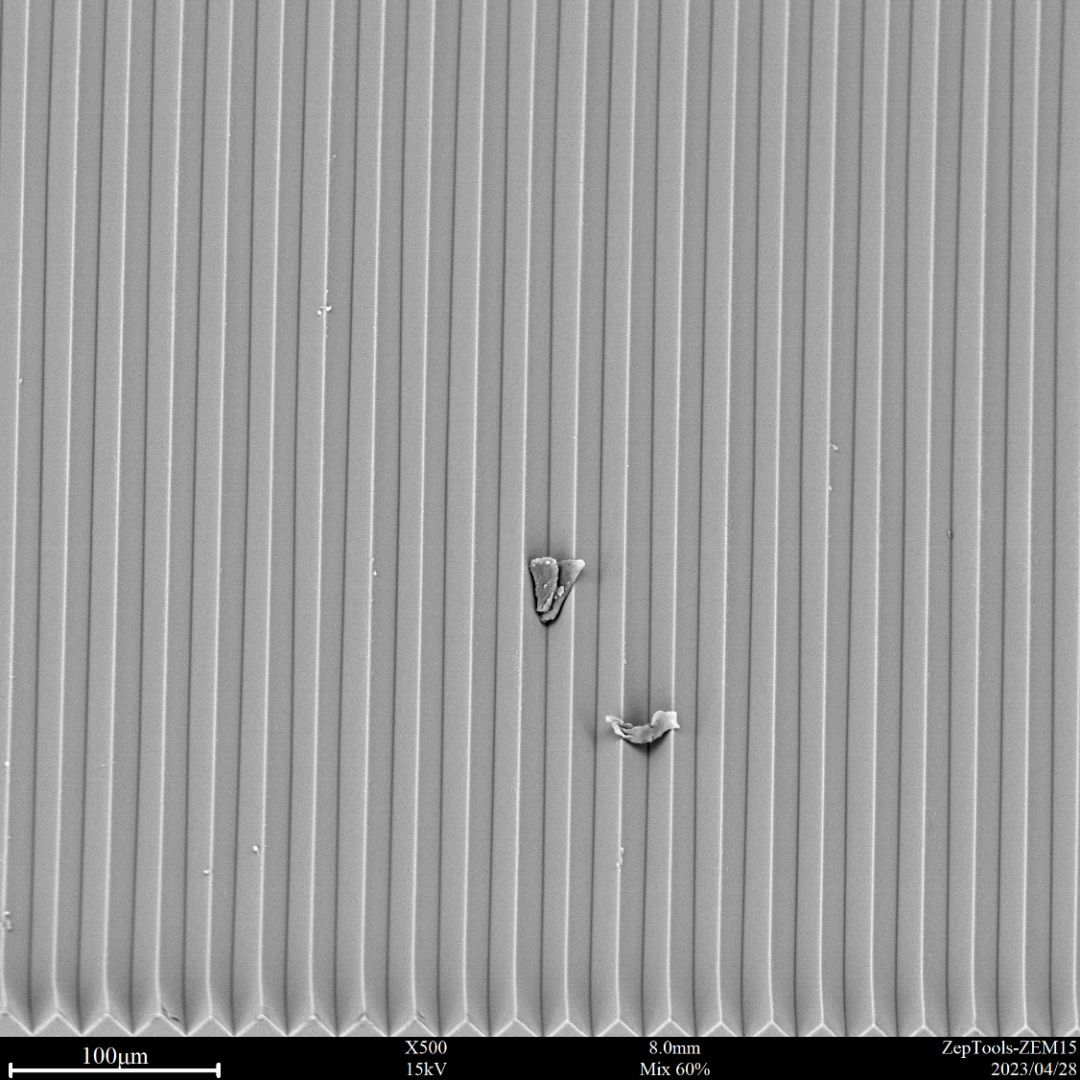

3M增量膜表面棱形微观结构的SEM观察

(BSE&SE 混合像 BSE占60%,SE占40%)

1

3M增量膜表面形貌结构的局部放大图像

(BSE,SE各占50%)

1

3M增量膜表面微观结构的SEM观察, BSE图像

1

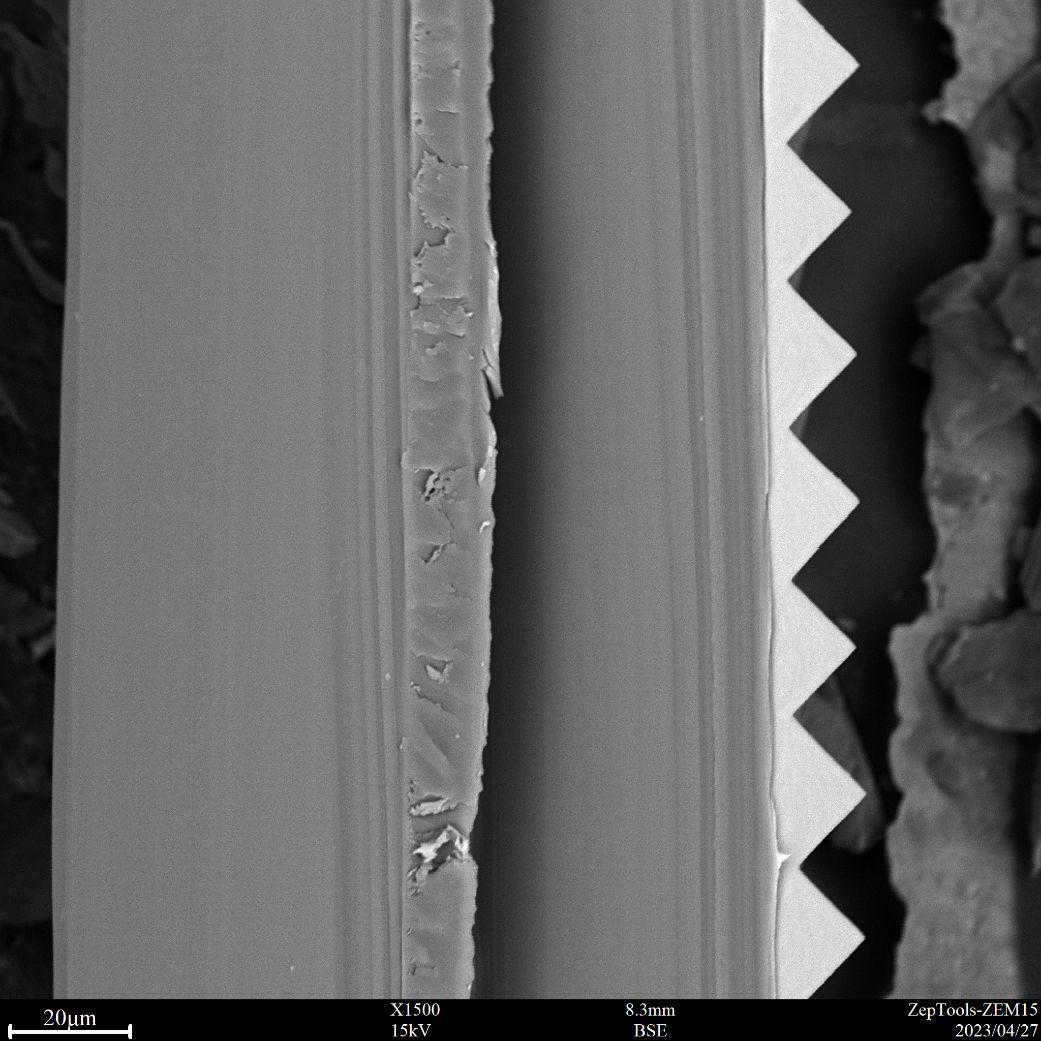

增量膜截面形貌特征的SEM表征

1

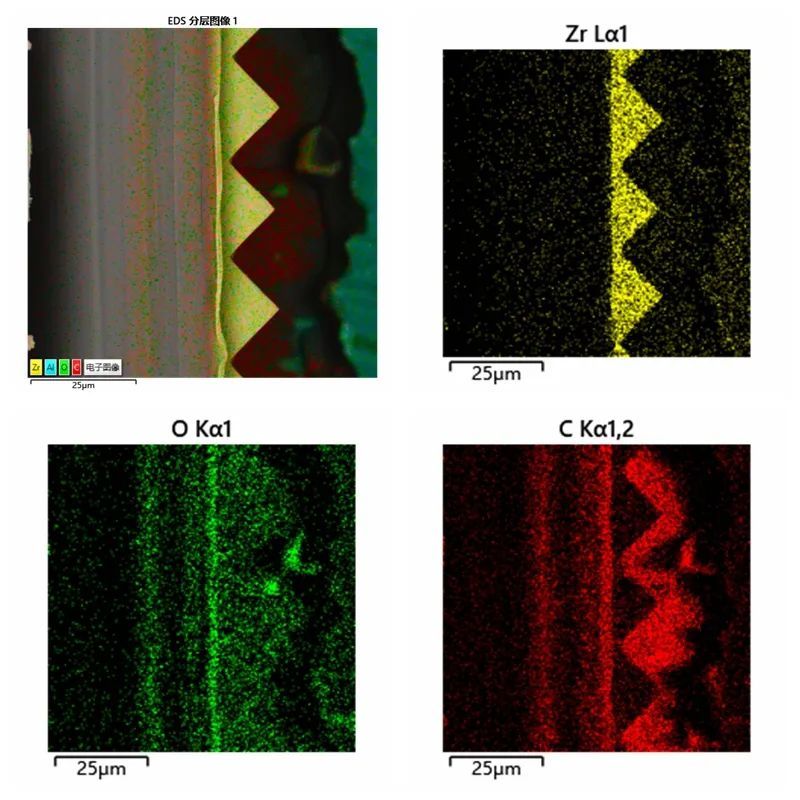

增量膜截面的EDS面扫描分布图像

1
1

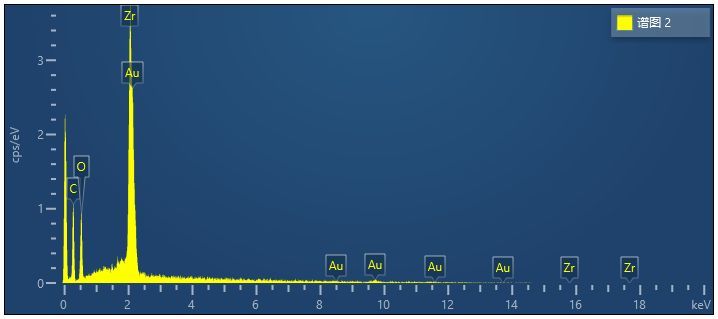

增量膜截面样棱形结构局部区域的EDS谱图采集

1



1

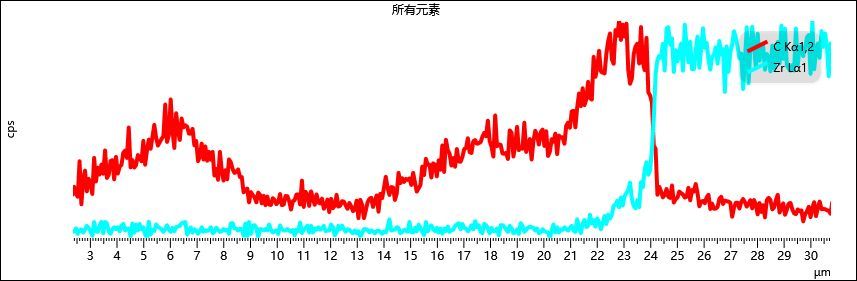

增量膜截面微区的EDS线扫描表征

我们在3M增量膜截面棱形结构区域采集了EDS谱图,发现Zr元素的含量较高,在衬底中C元素的含量较高,并且C元素含量并非均一分布。利用EDS线扫的功能可以非常直接的观察到材料中所含化学元素分布的变化。

综上:搭配EDS能谱仪的台式扫描电子显微镜对增量膜(棱镜膜)的微观结构观察和成分分析十分有帮助。
