泽攸科技 | 电子束光刻技术如何实现纳米级分辨率？
发布时间：
2025-08-08
在半导体制造与微纳加工领域，“纳米级分辨率”是衡量技术先进性的核心指标——它决定了芯片上晶体管的密度、量子器件的精度，甚至影响未来光子晶体、二维材料等前沿领域的突破。
在半导体制造与微纳加工领域，“纳米级分辨率”是衡量技术先进性的核心指标——它决定了芯片上晶体管的密度、量子器件的精度，甚至影响未来光子晶体、二维材料等前沿领域的突破。作为当前唯一能实现“从0到1”纳米制造的关键技术，电子束光刻（EBL）凭借其突破光学衍射极限的能力，成为全球科研与工业界的“必争之地”。本文将从技术原理、核心支撑到实际应用，解析电子束光刻如何实现纳米级分辨率，并重点展示泽攸科技在这一领域的创新突破。
一、理论根基：电子波长短，突破光学衍射极限
要理解电子束光刻的纳米级分辨率，首先需对比其与光学光刻的本质差异。光学光刻受限于瑞利判据
（K为常数，λ为光波长，NA为数值孔径），其分辨率受限于光的衍射效应——即使采用极紫外（EUV）光刻（波长13.5nm），仍需依赖多重曝光才能实现7nm制程。
而电子束光刻的核心优势在于：电子的德布罗意波长远短于可见光。根据公式
（V为加速电压，单位kV），电子波长随加速电压升高呈指数级缩短。例如：
当加速电压为100kV时，电子波长仅0.12nm（约为光学紫外光的1/5000）；
即使是低电压（如1kV），波长仍可达0.39nm，远低于光学光刻的波长（如深紫外DUV的193nm）。
这种极短的波长使电子束理论上可实现原子级分辨率（如单个原子直径约0.1nm），为纳米级加工提供了物理基础。
二、技术支撑：从电子枪到样品台的“全链路高精尖”
理论优势需通过硬件与软件的协同优化才能转化为实际分辨率。泽攸科技作为国内电子束光刻设备的领军企业，通过自主研发核心部件与智能化系统，构建了“从电子发射到图案成型”的全链路高精度控制体系，具体体现在以下四方面：
1. 场发射电子枪：高亮度、低发散的“纳米级画笔”

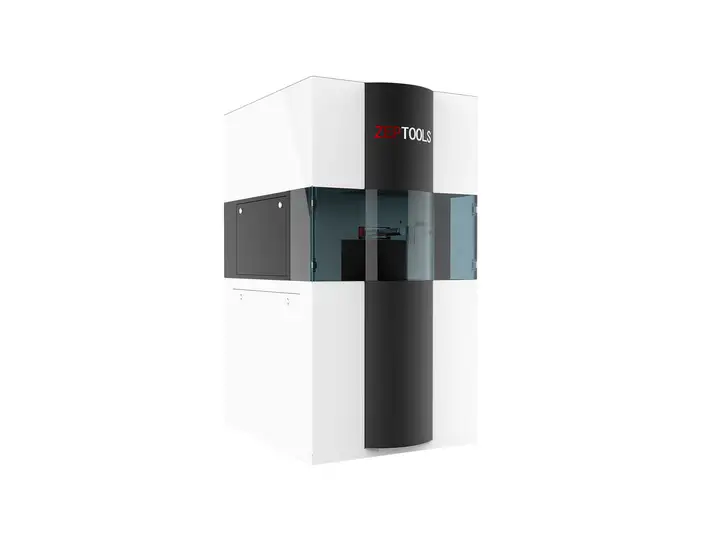

电子束的质量直接影响分辨率，而电子枪是决定电子束品质的核心部件。泽攸科技旗舰机型ZEL304G采用肖特基场发射电子枪，相比传统热发射电子枪，其电子束亮度更高（束流密度>5300 A/cm²）、发散角更小（经聚光镜聚焦后束斑直径≤2nm），确保电子束能精准“绘制”纳米级线条。
2. 激光干涉样品台：亚纳米级定位的“纳米级尺规”
微纳加工中，样品的定位误差会直接导致图案畸变。ZEL304G标配高精度激光干涉样品台，行程达105mm×105mm，通过激光干涉测量技术实时监测样品位置，定位精度可达亚纳米级。这一配置支持大行程高精度拼接（如长光栅无缝拼接）与多图层套刻（通过两点定标功能校准位置，误差<0.1μm），满足复杂微纳结构的高精度制备需求。
3. 高性能图形发生器：高速扫描与超分辨的“纳米级笔刷”
图形发生器是控制电子束扫描路径的“大脑”。泽攸科技采用20位D/A转换器与50MHz高速扫描模块，支持顺序扫描（Z型）、循环扫描（S型）、螺旋型扫描等多种矢量扫描模式。其最大扫描速度达50MHz，配合FPGA控制核心，在保证超高速扫描的同时，实现≤1nm@15kV（15kV加速电压下）的超高图像分辨率，最小单次曝光线宽仅2nm。
4. 邻近效应校正：软件驱动的“纳米级纠错”

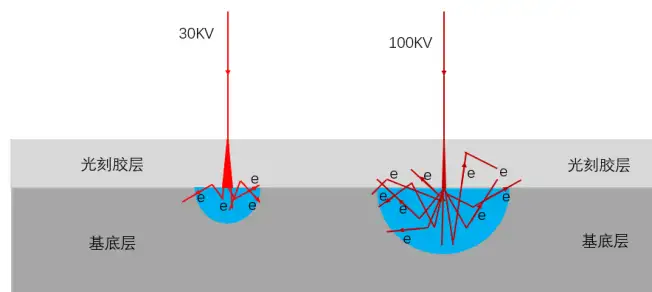

电子束在光刻胶中会发生前向散射（束斑扩展）与背向散射（二次作用），导致相邻区域曝光重叠，形成“邻近效应”，直接降低分辨率。泽攸科技通过内置邻近效应校正功能，基于双高斯分布模型
模拟电子能量沉积分布，动态调整不同区域的曝光剂量（如欠曝区域提升剂量、过曝区域降低剂量），最终实现校正后线宽误差<5%。以ZEL304G为例，其剂量校正功能可将设计线宽200nm的沟槽实际曝光结果误差控制在±10nm以内，显著提升纳米级图案的均匀性。
三、应用验证：从实验室到产业化的“纳米级突破”
泽攸科技电子束光刻机的技术实力，已在科研与工业场景中得到充分验证：
科研领域：支持二维材料（如石墨烯、MoS₂）器件制备，通过0.38nm线宽测试（最小单次曝光线宽）、长光栅无缝拼接（304nm周期）等技术，助力量子隧穿器件、三维超表面等基础研究突破。
工业领域：为微机电系统（MEMS）、光刻掩膜制造等提供高精度加工方案。例如，其PMMA/HSQ抗蚀剂兼容能力（支持厚胶测试），可满足高频器件、传感器等定制化器件的量产需求。
国产化突破：2024年泽攸科技ZEL304G实现量产，整机国产化率超95%，关键性能指标（如分辨率、套刻精度）达到国际主流设备水平（如Raith150 Two、Vistec SB3050），打破了美日在高端电子束光刻领域的长期垄断。
结语：泽攸科技——纳米制造的“中国引擎”
从理论突破到技术落地，电子束光刻的纳米级分辨率背后，是泽攸科技十年如一日的技术沉淀：从场发射电子枪的自主研发，到激光干涉样品台的精度突破，再到邻近效应校正的算法优化，每一步都标注着“中国智造”的创新高度。
在未来，随着泽攸科技持续推进多束并行、混合光刻等新技术研发，电子束光刻将进一步突破“高精度与高效率”的平衡瓶颈，为量子计算、二维材料等前沿领域提供更强大的“纳米级制造引擎”。
