电子束光刻机的工作原理是什么？
发布时间：
2025-08-06
电子束光刻机（EBL）是一种基于电子束曝光的微纳加工设备，其核心原理是通过高能电子束在抗蚀剂（如PMMA、HSQ）上绘制纳米级图案，最终通过显影、定影等工艺将图案转移到基底材料上
一、电子束光刻机的工作原理
电子束光刻机（EBL）是一种基于电子束曝光的微纳加工设备，其核心原理是通过高能电子束在抗蚀剂（如PMMA、HSQ）上绘制纳米级图案，最终通过显影、定影等工艺将图案转移到基底材料上。以下是其关键工作流程及技术逻辑：
1、电子束产生与聚焦
电子束光刻机的核心组件是电子枪（如ZEL304G采用的肖特基场发射电子枪），通过高压电源（加速电压20V~30kV）激发电子源发射高亮度、低发散角的电子束。电子束经聚光镜、物镜等光学系统聚焦，形成直径≤2nm的极细束斑，确保图案的高分辨率（≤1nm@15kV）。
2、图形扫描与曝光
聚焦后的电子束由图形发生器控制，通过D/A偏转放大器驱动束偏转器，按照预设的图形路径（如DXF/GDS文件）进行矢量扫描（支持顺序扫描、循环扫描、螺旋扫描等多种模式）。扫描过程中，电子束仅在图案存在的区域刻写（矢量扫描优势），避免无效区域的能量损耗，提升效率。
3、高精度定位与拼接
样品台是实现微纳结构精准制备的关键。ZEL304G标配激光干涉样品台，行程≤105mm，通过激光干涉测量技术实时监测样品位置，定位精度可达亚纳米级，支持大行程高精度拼接（如长光栅无缝拼接）和多图层套刻（通过两点定标功能校准位置，无需预标记）。
4、图案优化与校正
为解决电子束邻近效应（相邻区域电子散射导致的图案畸变），设备内置邻近效应校正功能，通过HeatMap分析优化剂量分布；同时支持剂量校正（自定义不同图元的曝光剂量），确保最小线宽测试中实现0.38nm级别的超精细结构（如设计模型沟槽宽度200nm的曝光结果）。
5、抗蚀剂处理与图案转移
曝光完成后，抗蚀剂需经显影（如PMMA使用MIBK:IPA=1:3强显影液或IPA弱显影液）、定影等工艺，最终将电子束刻写的图案转移到基底（如硅片、二氧化硅），形成微纳结构（如量子器件、MEMS、超表面等）。
二、泽攸科技：以自主创新定义微纳加工新标杆——电子束光刻机的技术突破与应用赋能

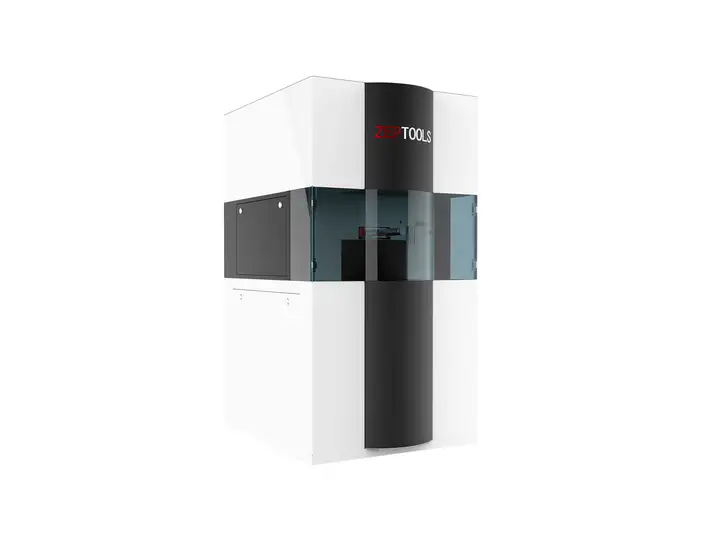

在全球半导体与微纳制造领域，微纳结构的精度直接决定器件性能。作为国内先进装备制造的领军企业，泽攸科技（ZEPTOOLS）凭借20年技术沉淀与自主创新能力，推出ZEL304G、ZEL204W等系列电子束光刻机，以“高分辨率、高精度、高兼容性”为核心优势，成为科研机构与工业领域突破微纳加工瓶颈的首选伙伴。
（一）核心技术：从电子枪到样品台的“全链路高精尖”
泽攸科技电子束光刻机的核心竞争力，源于其对关键部件的深度自主研发。以旗舰机型ZEL304G为例：
场发射电子枪：采用肖特基场发射技术，电子束亮度高、发散角小，配合20V~30kV宽范围加速电压（1kV步进），实现≤1nm@15kV的超高分辨率，满足最小线宽测试、超表面制备等极限场景需求。
激光干涉样品台：标配行程≤105mm的高精度平台，通过激光干涉测量技术实时追踪样品位置，定位精度达亚纳米级，支持大行程拼接（如100μm×100μm十字图案的50μm写场拼接）与多图层套刻，误差可控制在纳米级。
高性能图形发生器：搭载20位D/A转换器与50MHz高速扫描模块，支持顺序、循环、螺旋等多种扫描模式，配合FPGA控制核心，实现高速扫描与超高分辨率的平衡，单次曝光最小线宽可达2nm。
（二）全流程控制：从设计到量产的“零误差”保障
泽攸科技电子束光刻机不仅硬件顶尖，更通过智能化软件系统实现全流程精准控制：
曝光软件V1.0.5.3：支持DXF/GDS/BMP等主流格式导入，可自定义曝光剂量、扫描路径（Z型、S型等），并提供“场拼接”“套刻”等特色功能。例如，通过“两点定标”技术，无需预标记即可在基片特征点（如杂质）上校准曝光位置，实现±0.1μm级套刻精度；“剂量校正”功能通过HeatMap分析优化电子散射影响，确保复杂图案的边缘锐利度。
抗蚀剂工艺适配：兼容PMMA（正性）、HSQ（负性）等多种胶材，支持厚胶测试与不同前烘条件（如180℃烘烤2min），覆盖从低分辨率大面积图案到高分辨率小线宽（0.38nm）的全场景需求。
（三）应用赋能：科研与工业的“双向奔赴”
泽攸科技电子束光刻机的应用场景已延伸至半导体、量子研究、MEMS、光子晶体等前沿领域：
科研领域：为高校与科研院所提供均匀性测试、长光栅无缝拼接（304nm周期）等解决方案，助力量子隧穿器件、三维超表面等基础研究突破。
工业领域：支持微机电系统（MEMS）加工、光刻掩膜制造等量产需求，通过高精度拼接与套刻功能，提升生产效率与良率。
在微纳制造向“更小、更精、更复杂”发展的时代，泽攸科技以电子束光刻机为核心，凭借自主创新的核心技术、全流程高精度控制能力及覆盖科研与工业的应用场景，持续为客户创造价值。未来，泽攸科技将继续深耕微纳制造领域，以技术突破推动产业升级，助力全球客户抢占微纳科技竞争新高地！
