电子束光刻（Electron Beam Lithography，以下称 EBL）是现代半导体制造行业及微纳加工领域的基础性工具，是探索量子计算、二维材料等未来科技的唯一纳米制造手段，凭借其纳米级分辨率（可达2nm）与无掩模直写优势，在高端半导体制造、量子器件及前沿科研中不可替代。
电子束光刻（Electron Beam Lithography，以下称 EBL）是现代半导体制造行业及微纳加工领域的基础性工具，是探索量子计算、二维材料等未来科技的唯一纳米制造手段，凭借其纳米级分辨率（可达2nm）与无掩模直写优势，在高端半导体制造、量子器件及前沿科研中不可替代。本文系统综述EBL物理基础、技术分类、关键挑战及创新应用，结合邻近效应修正等最新进展，探讨其产业化瓶颈与未来发展方向。
1. 技术背景
我们在上一篇《光刻技术发展简述》中提到了光刻分辨率受限于瑞利判据：
当前光刻技术，采用极紫外光刻，已经突破了光学衍射极限，达到了13.5nm，单次曝光即可直接形成7nm密集图案。有朋友可能疑惑了：目前市场上已经可以用极紫外光刻量产7nm芯片了，为什么还要研发电子束光刻？这是个非常好的问题！尽管EUV光刻已能高效量产7nm及更先进制程的芯片，电子束光刻（EBL）的研发不仅没有停止，反而在关键领域不可替代。其根本原因在于两种技术定位的本质差异：EUV是当下量产的核心工具，但EBL是推动摩尔定律继续前行的引擎。没有EBL，EUV将无法获得掩模版，其3nm以下的研发进程将停滞不前，同时，EBL也是探索量子计算、二维材料等未来科技的唯一纳米制造手段。EUV追求的是“批量生产的经济性”，EBL解决的是“从0到1的可行性”。EUV如同高速印刷机，能快速印制设计好的书籍；而EBL是作家的钢笔，没有它就没有新的故事诞生。二者缺一不可，共同构建了芯片技术的现在与未来。需要明确的是电子束光刻不是光学光刻的替代，而是光学光刻的延申和补充。
2.电子束光刻的定义和基本原理
EBL是一种利用聚焦的电子束在涂有电子敏感材料（如PMMA光刻胶、HSQ光刻胶）的基板上进行高精度图案加工的技术。其基本原理是利用偏转线圈控制电子束的偏转，从而进行扫描曝光，光刻胶在受到电子辐照之后化学性质发生改变，表现为溶于显影液（正胶）或不溶于显影液（负胶），通过显影过程，就可以在基板上形成所需的微纳结构。
电子的本质是带电粒子，根据德布罗意波长公式：
其中V为加速电压（单位：kV）。加速电压越高，电子波长越短。例如在 100 kV 下，波长仅 0.12 nm（光学紫外光波长为数百纳米）
理论上可实现原子级分辨率 。
3.关键挑战
在实际应用中，因为存在散射效应限制，会导致实际曝光的图形线宽大于理论值。好比我们拥有一支锋利的笔，但是在书写过程中，墨汁总是在书写的纸上沿着不确定的方向扩散，导致线条变粗。电子束光刻也面临类似的情况--我们称之为：前向散射。前向散射的基本原理就是：入射的电子进入光刻胶后，与电子、光刻胶分子相互作用，发生小角度的偏转，导致电子束在光刻胶中扩散，束斑直径得到了扩展，导致曝光的线条变宽。除了前向散射的影响，还面临背向散射的影响：电子束穿透光刻胶后与光刻胶基底的重原子核（例如SiO2）碰撞后发生大角度的散射，我们称为：背向散射。举个例子：我们的电子相当于一个乒乓球，光刻胶相当于空气，基板相当于地面，乒乓球可以轻松穿过空气，但是遇到地面后会进行弹射，重新作用到空气中，这个反弹过程就类似于微观的电子进行的背向散射。

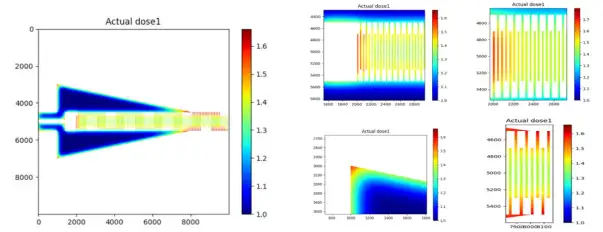

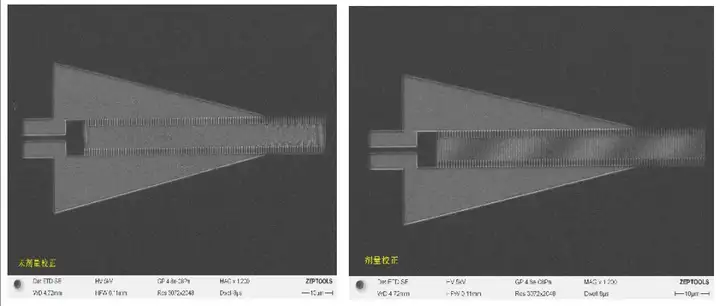

在实际曝光过程中，相邻的区域会因为电子的前向散射和背向散射，导致密集区域的剂量增加，剂量过曝。如果调低密集区的剂量，又将导致边缘剂量不足。为了解决这一难题，这个时候，我们就必须考虑使用电子束光刻又一大技术---邻近效应校正。
我们可以大致建立能量强度分布模型：近似为两个高斯分布的叠加。
σf:前向散射范围参数，关联曝光分辨率。
σb:背向散射范围参数，影响邻近效应。
η:背散射能量与前散射能量之比。

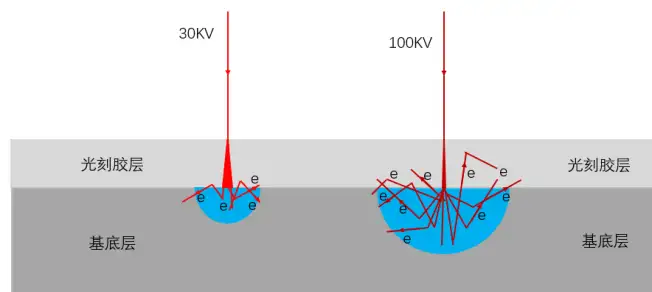

对于电子作用光刻胶的过程，可以粗略的分为两个阶段：既入射电子和前向散射电子一起作用于光刻胶的首次曝光阶段以及背散射电子与基底反弹后二次作用于光刻胶的曝光阶段。对于30KV的电子束曝光，主要的曝光能量来自于入射电子和前向散射电子，背散射电子影响相对较小。100KV的电子束前向散射角比30KV的电子束小，但是背向散射范围比30KV的电子束范围大，这意味着100KV的电子束邻近效应现象更加明显。泽攸科技的EBL产品——ZEL304G已经将邻近效应校正技术这一功能集成到主软件界面，它将作为设备的标配件和设备一同交付给客户，客户无需额外再支付单独的软件使用费！
4.创新应用
电子束光刻虽然不需要掩模版，但是受制于扫描曝光的方式导致其芯片制造吞吐量低。然而，依赖于其超高分辨率和设计的灵活性，目前核心的应用场景诸多，主要包括掩模版的制造、前沿量子器件的研发、定制化半导体器件的制造（高频器件、MEMS传感器等）。
泽攸科技面对目前市场的需求，准确定位未来方向，在EBL的应用方向做了长期的探索，我们目前已具备丰富的混合光刻技术、多种光刻胶应用经验、多种显影技术、多种类型器件制作经验。未来我们还将继续推出多束光刻、并行光刻等新型技术兼顾高精度与高效率的优秀产品。期待您的持续关注！
1.High-energy Electron Beam Lithography for Nanoscale FabricationCen Shawn Wu1, Yoshiyuki Makiuchi2 and ChiiDong Chen3
2.电子束光刻（EBL）Q&A. C Lighting / 王凯（WangK).[2024-07-19]
3.Electron Beam Lithography. Franck CARCENAC.[2024-06-02]
4.Everything You Should Know About Electron Beam Lithography Systems[2021-02-25]
